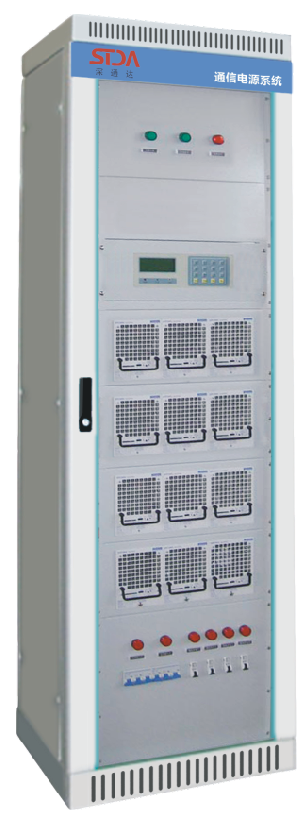

通信电源系统

◆产品概述

高频开关电源系统(通信电源系统)可根据系统容量选用48V系列48V/15A、48V/20A、48V/25A、48V/30A、48V/50A，24V系列24V/20A、24V/30A、24V/40A、24V/50A等多种整流模块进组合, 高频开关电源(通信电源)系统装机可达到60A、100A、200A、250A、300A、600A、1000A、3000A等；模块间自动均流，可在线更换模块，系统容量扩展方便。监控模块能可靠地实现对电源系统及电池的智能化管理，配接调制解调器，还可通过公众或专用电话网进行远端集中监控。

◆系统性能特点

★采用国际标淮的19"机柜，模块化设计；

★交流输入双路自动投切，输出分路可根 据用户需要自由配置，装有可靠防雷装置，有效 地控制雷电波的干扰；

★电网适应范围非常宽，输入电压在85V～ 300VAC范围内均能工作；先进的自动均流技术，电流不平衡度小于5%；

★模块采用n＋1备份方式，可带电插拔，便于维护，　主监控单独进行工作。

◆技术参数

交流输入电压：85V～300V

电网频率：50Hz±10%

交流输入过压保护值：295V～305V

交流输入欠压保护值：75V～85V

功率因数：≥0.99

直流输出额定电压：-48V DC（-24V）

直流输出电压范围：42V～58V（21V～28V）连续可调

输出限流：(10%～105%)×额定电流

负载调整率：≤±0.2%

电网调整率：≤±0.1%

动态响应： 100usmax

杂音电压： 电话衡重噪音：<2mV(300～3400Hz)

　　　　　 峰峰值噪音：<2mV(0～20MHz)

　　　　　 宽带噪音：<100mV(3.4～150MHz) <30mV(0.15～30MHz)

效率：≥95%（100％负载）

绝缘电阻：≥2MΩ

绝缘强度：输入对地、输入对输出之间加1500VAC， 输出对地之间加500VAC，1min 无闪络无飞弧

相对湿度：≤90%

环境温度： -5℃～+45℃

可闻噪声：≤55dB

典型方案介绍:

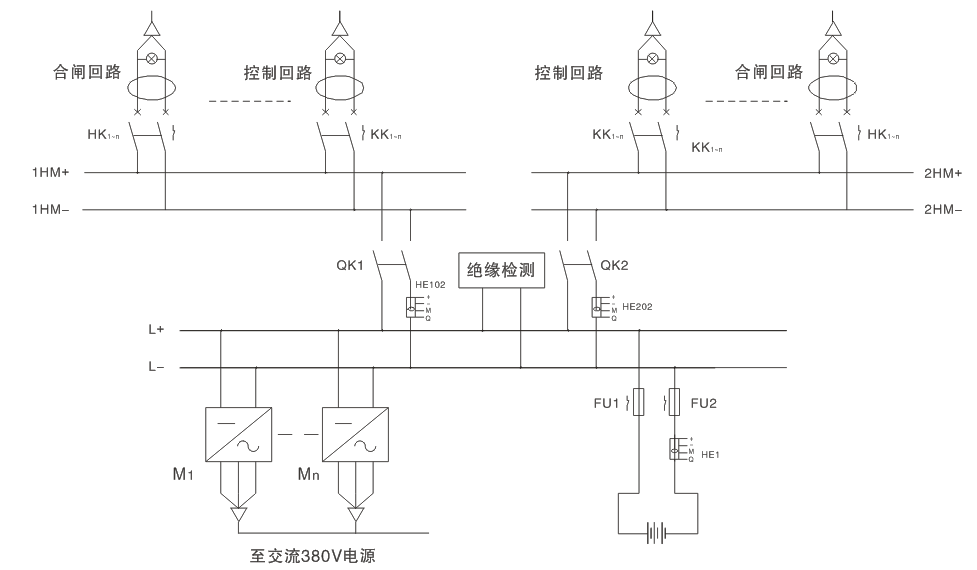

单组充电模块、单电池组、单母线分段、无降压装置

单组充电模块、单电池组、单母线、无降压装置

单组充电模块、单电池组、单母线分段、有降压装置

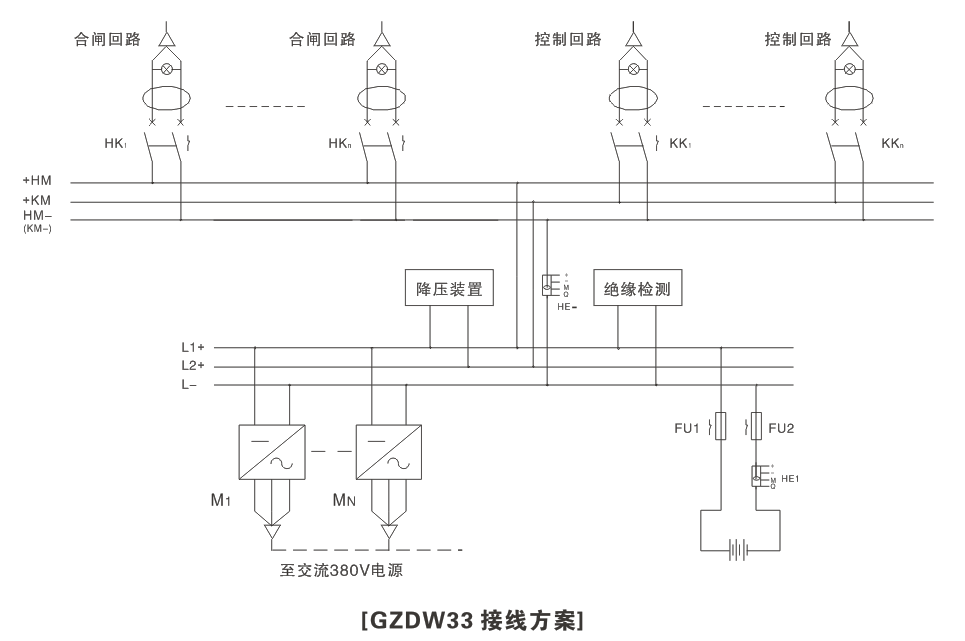

单组充电模块、单电池组、单母线、有降压装置

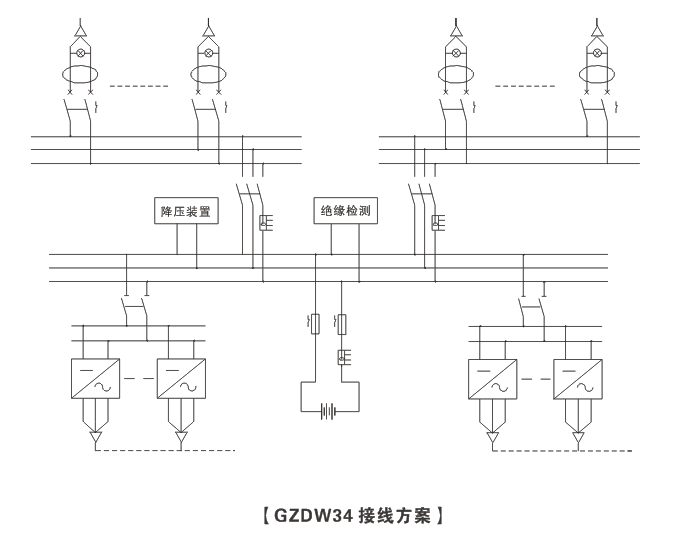

双组充电模块、单电池组、单母线分段、有降压装置

典型方案介绍:

双组充电模块、单电池组、单母线、有降压装置
