电力专用并联模块化UPS

◆产品概述

电力专用模块化UPS专为发电厂、变电站设计、具有在线、零延时转换功能，主要应用于负载对电压要求较高的场所，如电力远动、RTU、电力载波、监控等。

电力专用模块化UPS在市电正常时，单相220VAC或三相380VAC经过隔离，整流滤波后给逆变器供电；若交流输入断电时，则将由电力系统自备的110V/220V直流系统给逆变器供电，在经过输出隔离后给重要负载供电；若逆变器过载或故障，则由静态开关切换至旁路供电。

采用最新的并联技术，N+X冗余结构设计，为各行业提供真正的高可靠性电源；同时具有可在线热插拔，维护方便、快捷；易扩容等普通UPS电源所没有的特点。UPS模块单体容量为2KVA/3KVA,可并联使用，最多可并联20个，用户可根据需求灵活配置2KVA～60KVA不同容量的UPS电源系统。且任意一个UPS模块发生故障,自动退出工作,其它模块自动均分其负载。

◆系统性能特点

★独特的非线性控制电路，在任何负载情况下都可输出纯净的正弦波

★模块化UPS电源阵列，可灵活配置2KVA～60KVA不同容量系统

★可带电热插拔，便于在线维护。

★采用先进的监控技术,使得操作界面直观明了,操作更简单,维护更方便

★模块采用低差均流技术，并机电流不均衡度小于5％

★交流输入过压、欠压保护功能。直流输入过压、欠压保护功能

★过温保护：机内温度高于35℃风机启动，机内温度高于85℃模块关闭

★输出过载保护：

超过额定功率110％,  且小于额定功率130％，10分钟后切旁路;

超过额定功率130％,  且小于额定功率150％, 30秒后切旁路;

超过额定功率150％,  且小于额定功率200％, 10秒后切旁路;

超过额定功率200％,  立即关机;

★输出短路保护：短路时UPS快速关闭，不可自恢复。

★系统柜内装C级防雷，模块内装D级防雷。

★N+X备份方式工作，提高系统可靠性。

★紧凑型结构设计，体积更小，重量更轻。

★良好的电磁兼容特性，可在任何环境下正常工作并不会影响周边设备的正常工作。

◆电力专用并联模块化UPS屏

本系统是由单容量为2KVA/3KVA的三进/单进单出UPS模块（2U19英寸）并联和双备份控制器（2U19英寸）及触摸屏/液晶屏监控单元组成。UPS模块由交、直流两路输入，工作于在线式不间断净化工作模式，由触摸屏/液晶屏监控单元集中管理，具备远程通信功能。

当市电正常时UPS模块将优先保证对市电进行净化稳压处理后向负载供电。

    在市电不正常或停电时由110VDC/220VDC直流系统接替供电,将110VDC/220VDC逆变成220V交流输出。

    当UPS设备发生故障时,系统自动转为市电旁路供电；若需要对系统进行维修时,可将系统切换至维修旁路供电,从而保证系统在维修期间,输出也不会中断。

    双备份控制系统的控制板不分主次, 自由竞争,自由切换,互为备份，上电时只有一个控制板竞争到控制权，获权后的控制板工作指示灯变亮。

    当此控制板发生故障时，自动转到另一控制板工作。在转换过程中，UPS输出基本无变化。

    也可使用手动切换按钮，在两控制板间任意切换。任何一个控制板退出工作都不会影响到整系统的工作。

   市电供电和电池供电之间的切换真正做到了零切换。

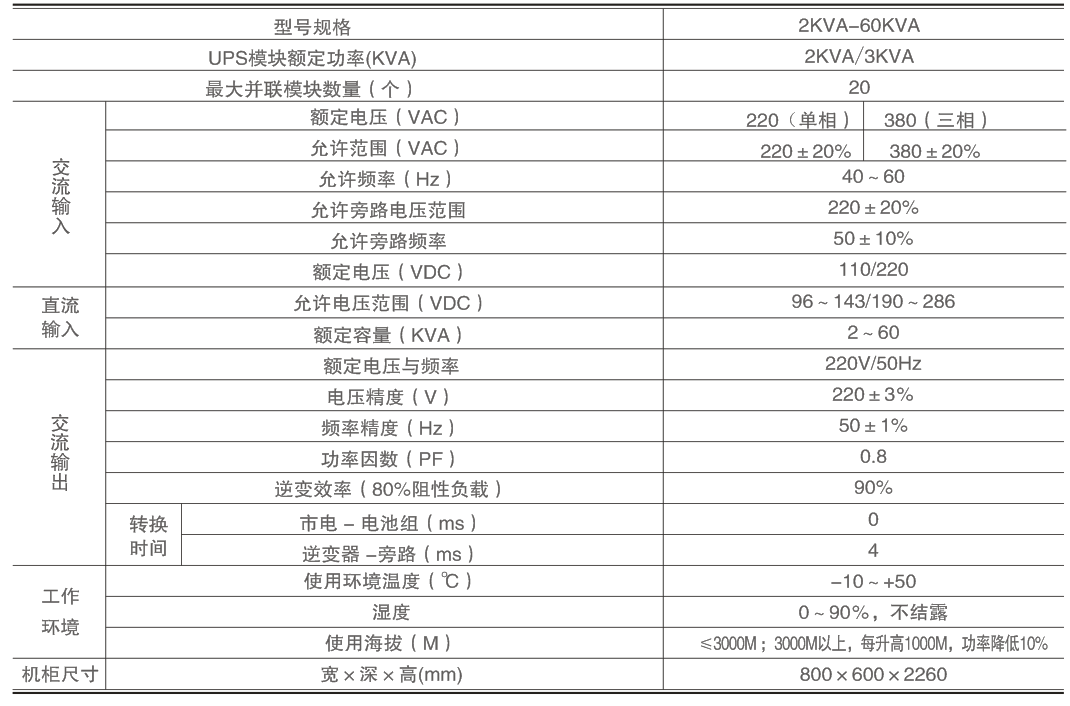

◆技术参数
