充馈分离系统

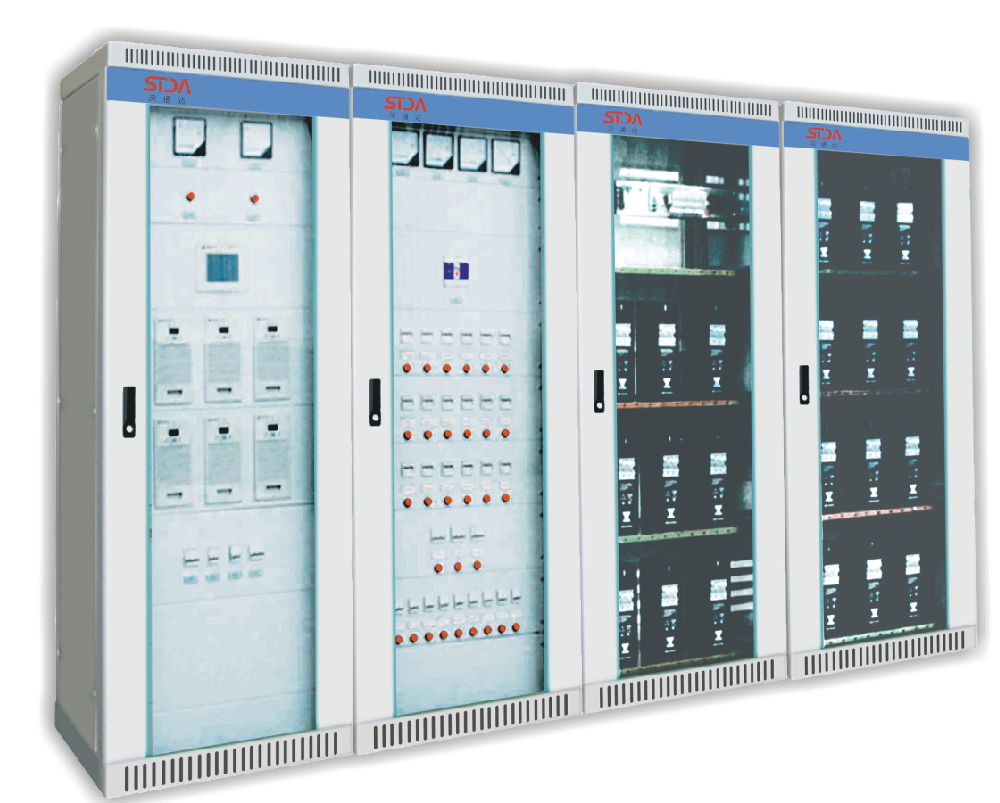

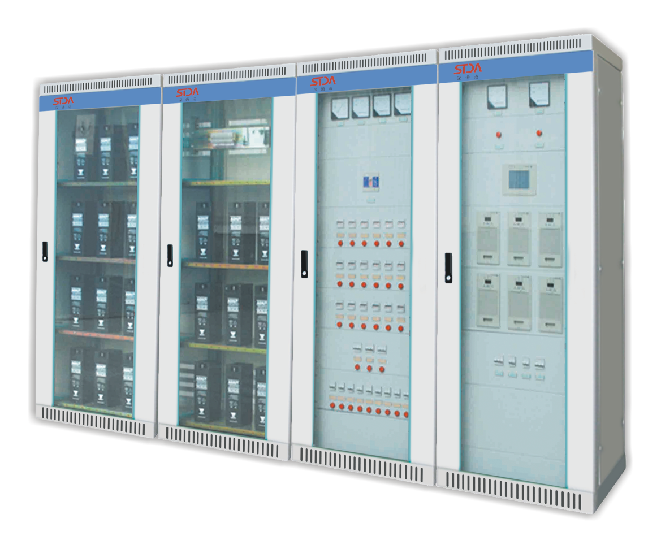

充馈分离系统是指充电柜、馈电柜为独立柜体，根据电池容量配备电池柜，充电模块可选用深通达公司任意电力模块。主要用于正常负荷较大、馈线回路较多110KV以上变电站。及同等技术需求条件的中小型发电厂、水电站和各类变电站。

◆系统特点

★分屏设计、充电柜、馈电柜配置灵活方便，易于扩充；

★采用智能高频开关充电模块，技术先进，可靠性高；

★提供两路交流输入接口，可完成两路交流输入的主备自动切换和互锁；

★充电机效率高，体积小，产品质量可靠，性能指标优越；

★充电机为智能化模块设计，易于自动化系统对接；

★充电机自保护功能齐全。

模块具有交流输入过欠压保护，交流缺相保护。实现对交流输入侧的保护。输入正常后，模块可恢复正常工作状态。模块自带防雷保护，缓启动功能。

过压保护：模块输出过压，可自行关机，实现对负荷侧的保护，过压保护点220V模块为320V±5%，110V模块为160V±5%。

短路保护：模块输出出现短路故障时，模块输出电压降至0V，输出电流低于额定电流的15%，故障排除后，模块可恢复工作。

过温保护：模块检测散热器温度超过85℃时，可自行关机，温度恢复正常范围，模块可恢复工作。

模块并联保护：模块内部有并联电路，故障时模块自动退出系统，不影响其它模块正常工作。
