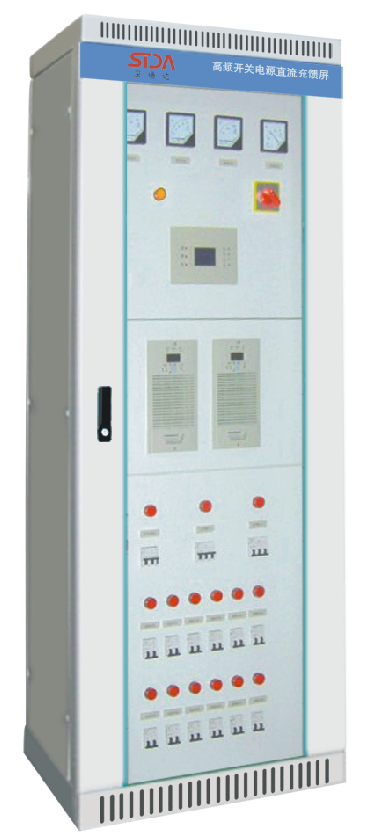

高频开关直流电源系统

STD-GZDW系列高频开关直流电源系统采用我公司自主研制开发的高频开关整流模块及微机监控模块，融合了最新的高频软开关技术和计算机控制技术，具有高效率的零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极大的提高了系统的稳定性、可靠性和效率。

高频开关电源由于其体积小、重量轻，技术指标优越，模块化设计，N+1热备份方式，系统配置有RS485和Rs232接口，可与后台计算机配合通讯，实现“遥控、遥测、遥信、遥调”功能，完全满足电力系统自动化控制系统要求，是符合高新技术发展方向的新型电源产品。目前已广泛应用于发电厂、水电站及各类变电站和工业企业配电系统中心。

◆系统性能特点

★全智能化设计，对系统各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；

★主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、蓄电池容量、输出开关状态、系统绝缘状况；

★对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流，单体蓄电池电压自动控制均、浮充以及定期维护均充。具有电池温度补偿功能。

★监控系统配有标准RS232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，方便组网，简单实现“四遥”及无人值守；

★模块化设计，充电装置使用多个高频开关电源模块并联，N+1热备份，可平滑护容，可带电热拔插模块，具有一体化接口，提高系统稳定性和可靠性；

★高频软开关技术：采用最新的高频谐振软开关技术，实现整流过程高频开关管的零导通和零关断，提高系统的效率和功率密度；

★监控功能完善，高智能化，采用大屏幕液晶汉字显示，触摸屏带触摸功能，声光告警；

★整流模块操作使用简单，可带电扰插，便于安装、检修、更换。

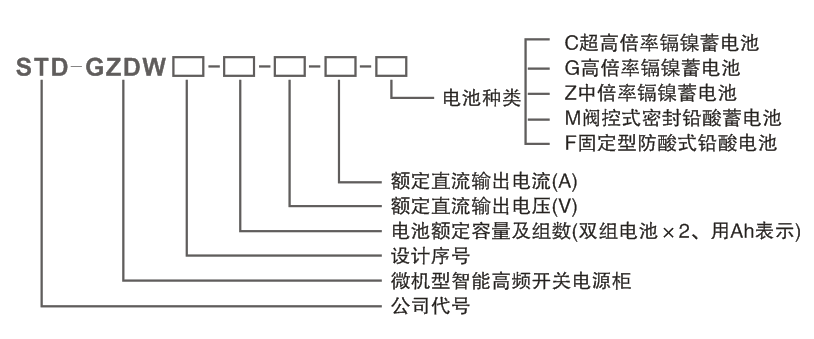

◆型号定义说明

◆系统工作原理

★两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线经过降压装置给控制母线负载供电。

★系统中的各监控单元受主监控的管理和控制，通过RS485通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可通过触摸或按键操作来查询系统信息及实现“四遥”功能，系统信息还可以通过主监控的上位机通讯接口接入到远端监控系统。

★系统除综合测量监控单元外，还可以配置绝缘检测、电池巡检、开关量监测等功能单元，用来对直流系统进行全面监控。直流电源系统的基本组成开式如图所示：

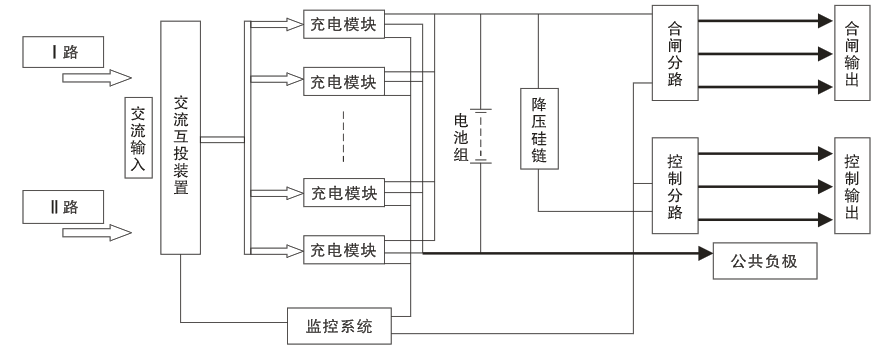

直流电源系统的基本组成形式

◆系统技术指标

交流输入电压：380V±15%

电网频率：50HZ±10%

输出电流等级：10A~320A

可配置电池容量：12AH~3000AH

额定输出电压：220V/110V

输出电压范围：198V~286V/99V~143V

系统输出电流：1A~400A

稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.2%

输入功率因数：≥0.93

并机不均流度：≤±0.3%

效率：≥95%

输出过压保护：320V±5%/160V±5%

启动延时：3S~8S

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC、 1min无飞弧无闪络

相对湿度：≤9%（环境温度25℃）

海拔：≤1000m,1000m以上降额使用

地震烈度：≤7度

工作环境温度：-10℃~40℃

可闻噪音：自冷≤50dB/风冷≤55dB（距柜体1米处）

防护等级：≥1P30

屏体尺寸（mm）（长宽高）：800×600×2260
